EPLAN面向圖形與面向?qū)ο笤O(shè)計比較
EPLAN是直接面向?qū)ο蟮牟僮鬈浖芏喑鯇W(xué)的電氣設計人員的畫圖步驟也許是：先找到符號——插入——繪制原理圖——逐一選擇適當?shù)牟考?，而EPLAN的設計初衷并不是這樣的，也多了很多繁瑣的工作。比如，在圖中先插入一個繼電器符號，命名為KA1。
 |
插入-符號-IEC_symbol-線圈-屬性-命名為-KAI

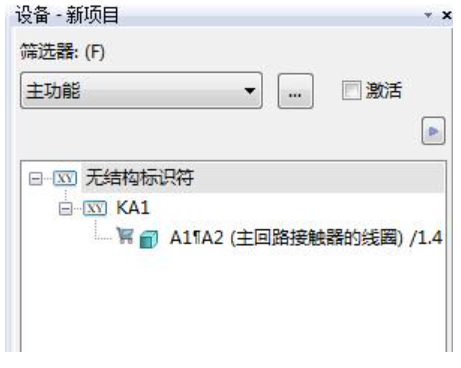

這樣我們感覺很正常，但是在我們在實際的項目中，線圈不單單指的是一個符號，這是一個設備，比如可能是中間繼電器，可能是交流接觸器等等，這個時候我們打開設備導航器我們發現導航器中，我們這個設備只有線圈，很明顯，這個不是設備，下圖顯示。
 |
項目數據-設備-導航器
因此我們還需要進行再到符號庫中拖觸點，再命名與這個線圈一致的設備標識符，這種實際方式稱之為面向圖形。
而熟練的工程師則可以這樣操作，設計之前，對部件的運用已經全面掌握，那么在制圖的時候就直接插入部件即可，只需一步到位：
 |
插入-設備（快捷鍵ALT+Insert）
 |

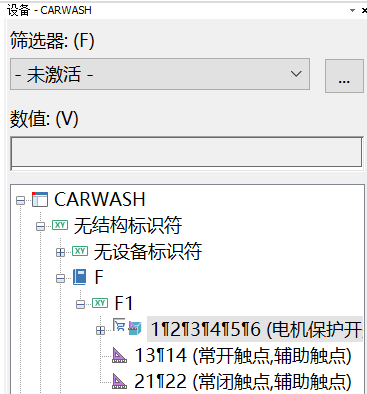

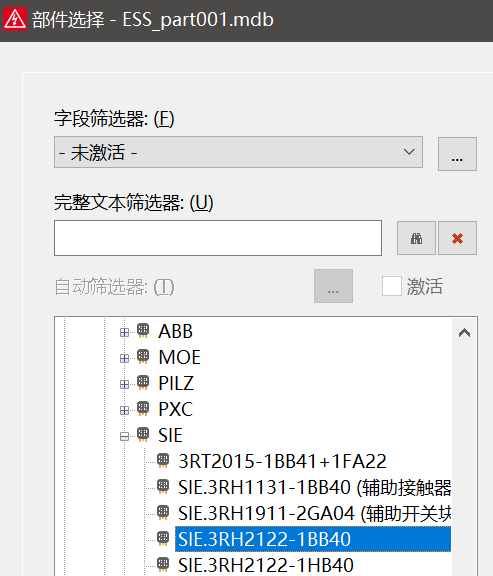

選擇西門子交流接觸器，確定，則自動創建了一個線圈，還有部件可以使用的觸點。再這里我們就可以將這個稱之為設備，再次打開設備導航器。
如果需要使用哪一組觸點，直接點擊觸點即可放置到原理圖中去，這樣有哪些觸點可以使用就一目了然了，若元器件需要有修改，我只需要在部件庫中修改，然后更新即可，非常便捷，這樣的設計方式我們稱之為面向?qū)ο蟆?/span>
| 對比內容 | 面向圖形 | 面向?qū)ο?/td> |
| 添加元器件 | 符號庫中選取電氣符號 | 部件庫中選取設備 |
| 元器件屬性定義 | 須為每一個電氣符號定義 | 幾乎無需定義 |
| 報表信息 | 報表信息不全面（如部件匯總變無法生成） | 直接生成報表，報表信息全面 |
| 元器件屬性修改 | 每個元器件都需意義修改 | 部件庫中修改，然后項目直接更新 |
| 2D安裝板制作 | 無法直接調用，需要自己用直線進行繪制 | 可以在2D安裝板導航器中直接調用 |
| 3D布局布線 | 無法制作 | 可以在3D安裝板導航器中直接調用 |
| 模型視圖 | 無法制作 | 通過3D柜體直接生成模型視圖 |
